熊本を代表する低振動・低騒音掘削技術！

不可能を可能にした全地盤対応ARハンマ工法

「世界初！驚異のエコハンマー」
NETIS番号 QS-170042-A

大型の機械を使用しない。
１台であらゆる特殊工事が出来る。
産業廃棄物（ベントナイト）を使用しない。
自然に負荷を与えない。（超低振動、低騒音）
ハンマーを小型化し、ランダム稼働によりエアー消費を抑え
CO2排出量が大幅減。
土砂から中硬岩まで、地盤が変化してもハンマ入替なしで掘削
することができ、全地盤対応掘削機として有効。
温室効果ガス削減に唯一貢献するハンマー。

---

工法の特徴

「市街地対応型全地盤対応掘削機」

硬質地盤、転石・玉石、軟岩・土砂、水中施工、上空障害有り
作業ヤードが狭い場所、段上作業、段下作業、斜面作業
夜間作業、市街地・住宅地・オフィス街等の作業が容易に出来ます。

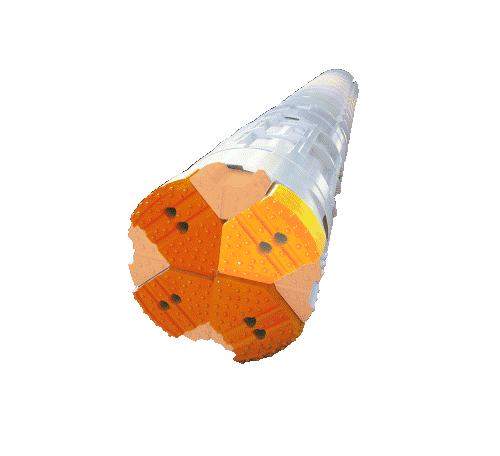

ARハンマとは

ハンマの先端を小型ビットに分割し、それぞれ違う大きさのピストンを装備し
それぞれ独立順次起動させ全地盤を微衝撃で破砕することにより、振動・騒音の大幅な低下を
実現しました。
従来工法の、大口径ボーリングマシン(Ｂ・Ｈ)工法より施工性に優れるハンマ打撃による地盤
掘削が可能となり、大幅な工期短縮・施工費の低減が可能になりました。
エアーリフト方式による掘削排土の為、ベントナイト泥水を使用しません。

新技術のメリット

ARハンマは掘削に伴い必要に応じて植物油脂を使用することにより、万が一水中や土壌に流出
しても自然界の微生物等によって分解され、生態系に影響を与えません。
また、低振動・低騒音での掘削の為、環境にやさしいエコ対応機として
都市部・山間部を問わず施工でき、工期短縮・施工費低減を実現できます。

施工条件

作業半径及びクレーンの吊能力によりクレーンを決定する。
傾斜地・段上がり・段下がりなどの現場でも定規足場の架設により施工可能。
上部障害のある場所は、短尺ロッド継足しにより施工可能。
水上施工は定規足場の架設により施工可能。(台船施工も可能)
夜間作業・道路占有条件等の厳しい現場でも、機械の設置撤去が容易なため施工可能。

適用範囲

掘削径：Φ450・550・600・650・750・860・1020mm
最大深度：30m（施工実績） 適用土質：砂質土・レキ質土・粘性土・岩塊玉石・軟岩・中硬岩・硬岩
適用工種：土留杭・桟橋支持杭・場所打ち杭に伴う先行掘削地中障害物撤去に伴う、先行掘削など
　　　　　鋼矢板打設に伴う先行掘削・抑止杭・場所打ち杭・連続壁
適用できない範囲：既存構造物等の鉄筋など金属を含む箇所の削孔

弊社工法での施工は大智株式会社へご用命を！

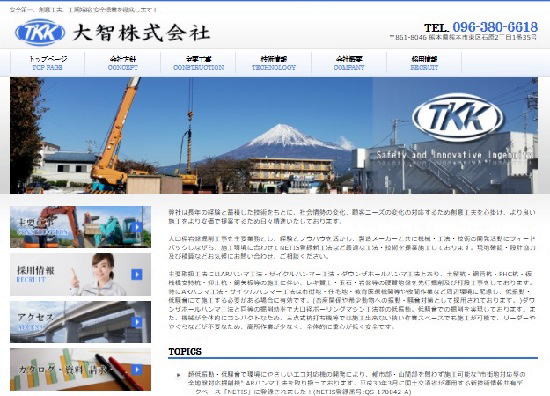

大智株式会社の施工写真については↓をクリック！

大智株式会社

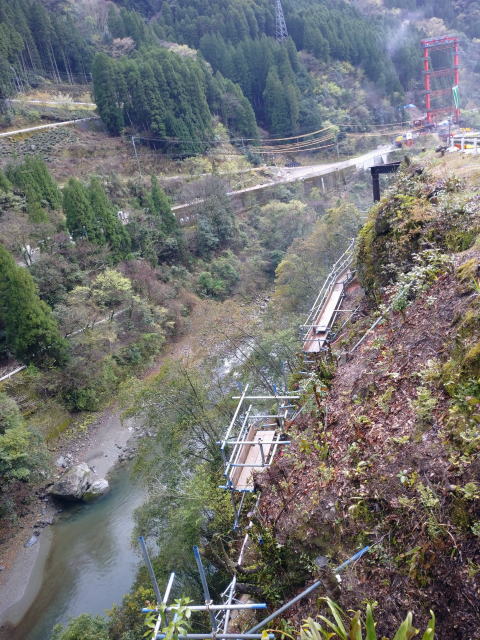

施工実例１

発注機関：西原町役場
工 事 名：宅地耐震化推進(大規模)滑動崩落対策工事(畑・風当04)
施工年月：令和元年7月
工事概要：土留工 ARハンマ工法 H-300 L=10.5m 21本 Φ450mm 熊本地震被災民家 近接作業

施工実例２

発注機関：九州地方整備局　熊本河川国道事務所
工 事 名：飛田地区改良(その2)工事
施工年月：令和元年9月
工事概要：鋼管抑止杭工事 ARハンマ工法 φ450 鋼管杭Φ400 L=12.0m〜9.5m 30本 国道3号線 夜間工事

施工実例３

発注機関：球磨地域振興局
工 事 名：国道445号(九折瀬地区)活力基盤交付金(道路改良2)工事
施工年月：令和元年10月施工
工事概要：メタルロード橋架設工 鋼管杭 φ500mm L=7.0m 16本 他上部工組立

施工実例４

発注機関：益城町
工 事 名：大規模滑動防止事業(島田地区)工事
施工年月：令和2年2月施工
工事概要：H鋼打設 ARハンマ工法 熊本地震被災民家 近接

施工実例５

発注機関：国土交通省 立野ダム工事 事務所
工 事 名：立野ダム仮排水路工事（渡河橋工事）
施工年月：平成28年3月、平成29年5月
工事概要：鋼矢板打設 先行削孔工、桟橋工 H鋼杭

施工実例６

発注機関：国土交通省 立野ダム工事 事務所
工 事 名：立野ダム締切提工事
施工年月：平成29年3月
工事概要：土留工　鋼管矢板打設

ARハンマ工法協会

発足準備中…
<加盟予定>
大智 株式会社
晃栄 株式会社
富総 株式会社
株式会社 栄輝
